Говори говорю! 10 типов микрофонов для гитариста и не только

Звук удивительная вещь. Всё что мы слышим — это изменение давления воздуха вокруг нас. Нужно заметить, что воздух передает эти изменения давления так хорошо и так точно на большие расстояния. Первый микрофон представлял из себя металлическую диафрагму, которая крепилась к игле, игла с другой стороны была прикреплена к фольге. Перепады давления воздуха при разговоре перемещали диафрагму, которая перемещала иглу, а та оставляла отметки на фольге-пленке. Когда пленку проигрывали, то другая игла «спотыкалась» об отметины, оставленные записывающей иглой ранее и таким образом через диафрагму повторяла записанный ранее звук.

Все современные микрофоны делают тоже самое, но переводят вибрации уже в электронный и даже цифровой вид, а не механические вибрации. Микрофон берет различные вибрации воздуха и конвертирует их в электрические сигналы. Есть несколько способов-технологий, которые используются для этой конверсии.

Жидкостные микрофоны

Были изобретены Александром Грэмомом Беллом и Томасом Уотсоном. Были одними из первых работающих микрофонов и стали предшественниками конденсаторных микрофонов. Ранние жидкостные микрофоны использовали металлическую чашку, наполненную водой или кислотным растовром. Мембрана была помещена над чашкой с иглой на приемной стороне диафрагмы. Звуковые колебания заставляли иглу перемещаться в воде. Небольшой электрический ток пропускали через иглу. Конечно, такая схема микрофона была мало эффективна, но на тот момент она была одной из первых.

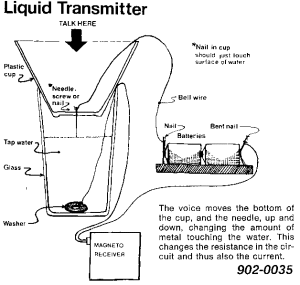

принцип работы жидкостного микрофона

принцип работы жидкостного микрофона

копия жидкостного микрофона Александра Бэлла

копия жидкостного микрофона Александра Бэлла

Углеродные (карбоновые) микрофоны

Старейший и самый простой микрофон, в котором использовалась угольная пыль. Эти микрофоны использовались в первых телефонах и даже используются в некоторых устройствах и сейчас. Угольная пыль взаимодействует с тонкой металлической или пластиковой мембраной с одной стороны. Когда звуковые колебания ударяют диафрагму, они сжимают угольную пыль (изменяется площадь контакта между отдельными фракциями угольной пыли), которая изменяет сопротивление между металлическими пластинами. Если пропускать между пластинами постоянный ток, напряжение между пластинами будет зависеть от давления на мембрану.

угольный микрофон принцип

угольный микрофон принцип

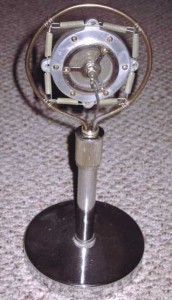

угольный микрофон

угольный микрофон

















Волоконно-оптический микрофон

Воолоконно-оптический микрофон, можно сказать что это даже цела система, которая использует супер-тонкие нити стекловолокна для передачи информации, вместо традиционных металлических проводов. Волоконно-оптические микрофоны могут быть очень маленькими и могут использоваться в оборудовании, которое очень чуствительно к электрическому току, радиочастотным помехам. В них не используются металлические части. Луч света от лазерного источника направляется по оптоволокну и освещает мембрану микрофона. При колебаниях мембраны световой поток модулируется (по интенсивности) и идет по второму оптоволокну на фотодиод, который преобразует сигнал в переменный ток. В данном случае не происходит преобразование колебаний мембраны непосредственно в электрический сигнал как в обычных микрофонах.

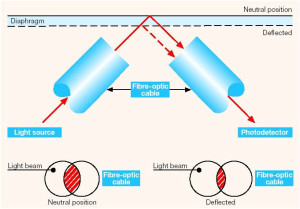

оптический микрофон

оптический микрофон принцип

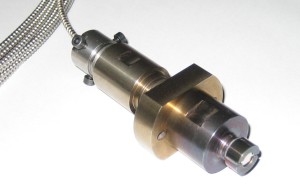

оптический микрофон

оптический микрофон

Динамический микрофон

В нем используется принцип движения магнита внутри катушки-проволки. Диафрагма здесь перемещает магнит или катушку, которая создает небольшой ток.

Были созданы А.Блюмлайном в 1930-х гг. на фирме EMI, с 1936 модель такого микрофона HB1A начала применяться в звукозаписи. Позднее после войны с появлением мощных постоянных магнитов начался их промышленный выпуск на фирмах AKG, Neumann.

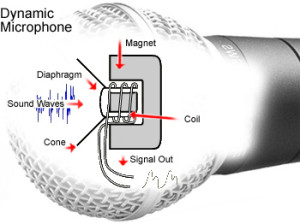

динамический микрофон

динамический микрофон

Электретный (пленочный) микрофон

Электретные микрофоны являются одними из самых широко используемых микрофонов. Потому что они дешевы и относительно просты, электретные микрофоны используются в мобильных телефонах, компьютерах, гарнитурах и т.д. Электретный микрофон является одним из видов конденсаторных микрофонов, здесь внешний заряд заменяется электретным (диэлектрик, например тефлон) материалом, который по определению находится в постоянном состоянии электрической поляризации. Созданы Сесслером и Вестом в 1962 г. на фирме Bell Labs.

Ленточный микрофон

В нем тонкая лента, обычно алюминий, дюралалюминий или нанопленка подвешена в магнитном поле. При звуковых колебаниях пленка начинает двигаться в магнитном поле, между полюсами постоянных магнитов, при этом в ней появлялся переменный электрический ток. Создан Г.Олсоном примерно в 1930 году. Первый промышленный образец (RCA PB-31) появился в 1942 в компании RCA. Чуть позднее другие компании стали делать лентоные микрофоны (BBC-Marconi Type A и ST&C Coles 4038).

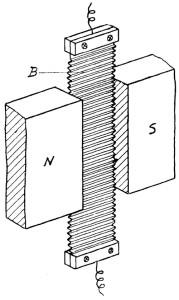

ленточный микрофон

ленточный микрофон принцип

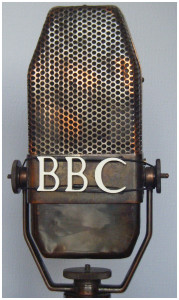

ленточный микрофон

ленточный микрофон



















Лазерный микрофон

Лазерный микрофон работает путем захвата вибрации от плоскости , как оконное стекло, например, и передает сигнал обратно на фото детектор (фото датчик), который преобразует отраженный лазерный луч в аудиосигнал . Больше похоже на шпионские штучки. Стекло вибрирует от акустических волн, создаваемых разговаривающими людьми, и луч, отразившись от стекла, возвращается в приемник. Падающий луч и отраженный различны, отраженный луч может чуть запаздывать или опережать исходный (в зависимости от фазы и амплитуды колебаний стекла). Затем сигнал с приемника обрабатывается и преобразуется в звук. Используются инфракрасные лазеры, а не лазеры, излучающие в видимом диапазоне.

лазерный микрофон принцип

лазерный микрофон принцип

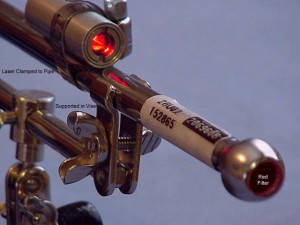

лазерный микрофон

лазерный микрофон

Конденсаторный микрофон

Конденсаторные микрофоны составляют основную долю в выпуске и широко используются в звукозаписи, радиовещании, телевидении. Был создан в 1917 году Е.Венте в лаборатории американской компании Bell Labs и использовался только для измерительных целей. С 1926 года радиовещательная компания BBC начала использовать такого типа микрофоны в радиовещании, однако только в 1947 году компания AKG представила первую промышленную модель С1, затем с 1962 года началось их массовое производство в США и по всему миру. Принцип их устройства достаточно – это плоский конденсатор, состоящий из двух обкладок. Из них внешняя, обращенная к источнику звука и выполнена в виде тонкой круглой металлизированной изнутри диафрагмы, скрепленной по окружности с кольцом из диэлектрика. Второй обкладкой конденсатора служит массивное металлическое основание. Обкладки располагаются на малом друг от друга расстоянии, образуя таким образом плоский конденсатор. Последний соединяется через нагрузочное сопротивление с источником постоянного поляризующего напряжения. Под воздействием звукового давления диафрагма совершает колебания. При этом расстояние между пластинами конденсатора изменяется, соответственно изменяется и его емкость, возрастая при сближении пластин и уменьшаясь при удалении. Конденсаторные микрофоны имеют ряд преимуществ, которые позволяют их широко использовать в студийной практике. К числу основных можно отнести следующие: низкий уровень переходных искажений (из-за малой массы диафрагмы), широкий частотный диапазон, малая чувствительность к магнитным помехам. Однако они обладают меньшей механической и климатической стойкостью, чем динамические микрофоны, требуют дополнительного напряжения поляризации и имеют более высокую стоимость.

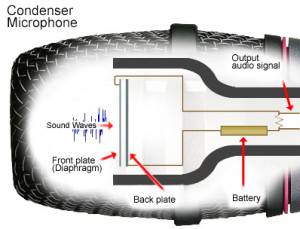

конденсаторный микрофон принцип

конденсаторный микрофон принцип

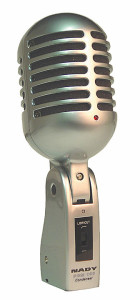

конденсаторный микрофон

конденсаторный микрофон

















Кардиоидный микрофон
Если вы ищете для записи звука, который находится перед и по бокам микрофона — но не позади него — кардиоидный микрофон для вас. Самый чуствительный участок усиления для кардиоиды получается в форме сердца (отсюда и название), с высокой чувствительностью, расположенной прямо перед микрофоном, и чуть менее по бокам. Из-за этого, кардиоидные микрофоны идеально подходят для записи живых выступлений, не захватывая слишком много шума толпы, и многие ручные микрофоны, используемые для усиления вокала являются кардиоидных микрофоны.

Пьезоэлектрические микрофоны (кристаллические микрофоны)

Для преобразования звуковых колебаний в электрические используется также пьезоэлектрический эффект, выражающийся в том, что при деформации некоторых крис­таллов на их поверхности возникают электрические заряды, величи­на которых  пропорциональна  деформирующей  силе.  Наибольшим пьезоэффектом обладают кристаллы сегнетовой соли. Вырезанные особым образом пластинки из искусственно выращенных таких кри­сталлов и служат основным рабочим элементом пьезомпкро-фонов. По своим электроакустическим и эксплуатационным свойствам пьезомикрофоны не могут обеспечить требований, предъявляемых к профессиональным студийным и трансляционным микрофонам. Однако такие их достоинства, как простота устройства, малый вес и габариты, а также небольшая стоимость, определили их приме­нение в любительских устройствах и некоторых типах промышлен­ной недорогой аппаратуры.
